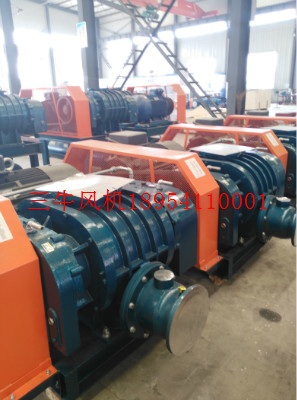

羅茨真空泵的概念和分類:
1、概念:羅茨真空泵是一種旋轉式容積真空泵。其結構形式是由羅茨鼓風機演變而來的。它于1944年首先出現于德國,是為適應在10 ~ 1000Pa 壓力范圍內具有大抽速的真空熔煉系統而作為機械增壓泵使用。
2、分類:根據羅茨真空泵工作壓力范圍的不同,分為:
(1)、直排大氣的低真空羅茨泵;
(2)、中真空羅茨泵 ( 機械增壓泵 );
(3)、高真空多級羅茨泵。
國內用量最多的為中真空羅茨泵。
二、羅茨真空泵的特點:
與其它油封式真空泵相比有以下特點:
1、在較寬的壓力范圍內有較大的抽速;
2、轉子具有良好的幾何對稱性,故振動小,運轉平穩。轉子間及轉子和殼體 間均有間隙,不用潤滑,摩擦損失小,可大大降低驅動功率,從而可實現較高轉速;
3、泵腔內無需用油密封和潤滑,可減少油蒸氣對真空系統的污染;
4、泵腔內無壓縮,無排氣閥。結構簡單、緊湊,對被抽氣體中的灰塵和水蒸汽不敏感;
5、壓縮比較低,對氫氣抽氣效果差;
6、轉子表面為形狀較為復雜的曲線柱面,加工和檢查比較困難。羅茨真空泵近幾年在國內外得到較快的發展。在冶煉、石油化工、電工、電子等行業得到了廣泛的應用。
真空泵是用各種方法在某一封閉空間中產生、改善和維持真空的裝置。
真空泵可以定義為:利用機械、物理、化學或物理化學的方法對被抽容器進行抽氣而獲得真空的器件或設備。隨著真空應用的發展,真空泵的種類已發展了很多種,其抽速?gòu)拿棵肓泓c(diǎn)幾升到每秒幾十萬、數百萬升。按真空泵的工作原理,真空泵基本上可以分為兩種類型,即氣體傳輸泵和氣體捕集泵。
隨著真空應用技術在生產和科學研究領域中對其應用壓強范圍的要求越來越寬,大多需要由幾種真空泵組成真空抽氣系統共同抽氣后才能滿足生產和科學研究過程的要求,由于真空應用部門所涉及的工作壓力的范圍很寬,因此任何一種類型的真空泵都不可能完全適用于所有的工作壓力范圍,只能根據不同的工作壓力范圍和不同的工作要求,使用不同類型的真空泵。為了使用方便和各種真空工藝過程的需要,有時將各種真空泵按其性能要求組合起來,以機組型式應用。
羅茨泵的工作原理
羅茨真空泵在泵腔內,有二個“8”字形的轉子相互垂直地安裝在一對平行軸上,由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間,轉子與泵殼內壁之間,保持有一定的間隙,可以實現高轉速運行。由于羅茨泵是一種無內壓縮的真空泵,通常壓縮比很低,故高、中真空泵需要前級泵。羅茨泵的極限真空除取決于泵本身結構和制造精度外,還取決于前級泵的極限真空。為了提高泵的極限真空度,可將羅茨泵串聯使用。
羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉,被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內,再經排氣口排出。由于吸氣后v0空間是全封閉狀態,所以,在泵腔內氣體沒有壓縮和膨脹。
但當轉子頂部轉過排氣口邊緣,v0空間與排氣側相通時,由于排氣側氣體壓強較高,則有一部分氣體返沖到空間v0中去,使氣體壓強突然增高。當轉子繼續轉動時,氣體排出泵外。
旋片式真空泵工作原理
旋片式真空泵(簡稱旋片泵)是一種油封式機械真空泵。其工作壓強范圍為101325~1.33×10-2(Pa)屬于低真空泵。它可以單獨使用,也可以作為其它高真空泵或超高真空泵的前級泵。它已廣泛地應用于冶金、機械、軍工、電子、化工、輕工、石油及醫藥等生產和科研部門。
旋片泵可以抽除密封容器中的干燥氣體,若附有氣鎮裝置,還可以抽除一定量的可凝性氣體。但它不適于抽除含氧過高的,對金屬有腐蝕性的、對泵油會起化學反應以及含有顆粒塵埃的氣體。
旋片泵是真空技術中最基本的真空獲得設備之一。旋片泵多為中小型泵。旋片泵有單級和雙級兩種。所謂雙級,就是在結構上將兩個單級泵串聯起來。一般多做成雙級的,以獲得較高的真空度。
旋片泵的抽速與入口壓強的關系規定如下:在入口壓強為1333Pa、1.33Pa和1.33×10-1(Pa)下,其抽速值分別不得低于泵的名義抽速的95%、50%和20%。
旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子,轉子外圓與泵腔內表面相切(二者有很小的間隙),轉子槽內裝有帶彈簧的二個旋片。旋轉時,靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸,轉子旋轉帶動旋片沿泵腔內壁滑動。
