1、因為來料溫度高、濃度大，因此本方案采用三效強制外循環蒸發器，順流操作，具有能耗低、傳熱系數大、蒸發強度高、不易結疤堵管的優點。根據氯化銨溶液在相應濃度及溫度下的腐蝕情況，設備主材質選擇純鈦，其中一效的換熱管選擇更耐高溫腐蝕的鈦合金。

2、蒸發器的結晶室設計為有利于晶體生長的結構，便于后續的離心分離。并減少物料在加熱管結疤的傾向。

3、采用冷凝水多級閃蒸降溫工藝，使冷凝水低溫排放，充分利用冷凝水的顯熱。采用三牛MVR蒸汽壓縮機

4、為提高出料液的固體含量，降低母液循環量，在第三效蒸發器的底部設置集鹽箱，并設置旋流增稠器。排出的懸浮液進稠厚器，再進離心機離心分離，離心母液返回第三效蒸發器繼續參與蒸發。

     三、 工藝流程:

        稀溶液由進料泵送入一效蒸發器，初步濃縮后由轉料泵送入二效蒸發器，最后進三效蒸發器，第三效的蒸發濃縮晶漿由泵排出，經旋流增稠后排入離心機。離心母液返回第三效蒸發器，晶體進下工序干燥。

生蒸汽進入一效蒸發器殼程，一效的二次蒸汽進入二效蒸發器加熱室，二效二次蒸汽進入三效加熱室，三效進入表面冷凝器冷凝。、

一效的冷凝水經疏水器回鍋爐房。二效的冷凝水經疏水器進第三效夾套閃蒸，與第三效冷凝水混合排出到冷凝水罐，與表面冷凝器的冷凝水混合。不凝氣由MVR羅茨真空泵排入大氣。

     四、主要工藝參數:

1. 設計條件：

2. 操作條件：

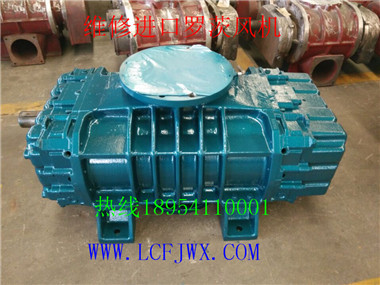

MVR羅茨真空泵

    濕式羅茨真空泵為NSR系列，極限真空度高，裝機功率幾乎是SK系列一半，運行平穩體積小。在蒸發器行業已經得到廣泛應用。
